Компенсатор ПП полипропиленовый

Компенсатор полипропиленовый – представитель трубопроводной арматуры, внедряемый в магистраль с целью восприятия на себя и компенсации смещения ее отдельных звеньев в результате перемещения (под воздействием вибрации, ударных нагрузок), а также минимизации линейного расширения труб в результате температурных деформаций.

Последнее особенно актуально для «горячих» инженерно-технических коммуникаций, например, систем горячего водоснабжения. Еще два общепринятых названия изделия – компенсационная петля и гибкая вставка в трубопровод.

Назначение

Использование этого фитинга – гарантия сведения к минимуму изменений геометрических параметров магистрали. Кроме того, он:

• гасит возникающие в трубопроводе вихревые потоки жидкости;
• стабилизирует внутреннее давление в магистрали;
• гарантирует нужную герметичность системы в моменты резкого увеличения гидродинамических нагрузок;
• сохраняет прямолинейность сети на всей ее протяженности (предотвращает провисание труб);
• допускает погрешность при монтаже инженерно-технических коммуникаций;
• защищает от гидроударов;
• позволяет стенкам трубопровода оставаться целыми при критическом нагреве теплоносителя.

Применение компенсатора существенно увеличивает срок эксплуатации трубопровода.

Строение

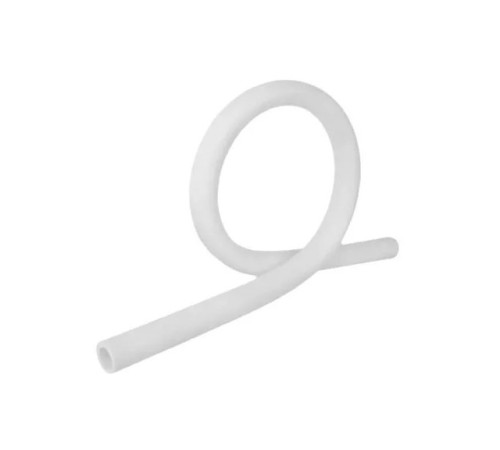

В конструктивном плане деталь представляет круглую петлю или U-образный элемент, согнутый из пропиленовой трубы, диаметр которой совпадает с диаметром магистрали (в диапазоне 20…110 мм). Диаметр петли должен быть как минимум в 8 раз больше диаметра трубы. Такой же должна быть и высота U-образного элемента, а его ширина – меньше высоты в 1,05…1,5 раз.

Также выпускаются сборные П-образные компенсаторы строгой прямоугольной формы. Узел выполнен с помощью трех отрезков полипропиленовой трубы и четырех уголков 90° из того же материала. Принцип действия его такой же – на этом участке возникающие в системе расширения гасятся из-за своего временного отхода от продольной оси магистрали. Также П-образные детали нормализуют излишнее давление в трубопроводе, так как поток, перемещаясь по траектории с дополнительными поворотами, заметно теряет напор и скорость. Верхняя планка компенсатора такой конструкции должна быть в 10 и более раз больше диаметра труб, а две параллельные – в 1,05…1,5 раз длиннее верхней.

Сборные П-образные компенсаторы можно изготовить своими руками в домашних условиях, имея трубу нужной длины и четыре уголка. Изделия в виде петли или латинской буквы U целесообразно использовать фабричного производства, так как согнуть полипропиленовую трубу в нужную фигуру без потери целостности ее стенок проблематично.

Интеграция в трубопровод

В магистраль компенсатор для полипропиленовых труб устанавливается жестко и является недемонтируемым звеном. Интеграция в трубопровод выполняется:

• полимерной высокотемпературной сваркой с помощью специальных паяльных пистолетов;
• на обжимных муфтах.

При необходимости демонтажа магистрали компенсатор придется вырезать.

Компенсаторы должны быть предусмотрены в любых полипропиленовых трубопроводах, длина которых превышает 10 м. На протяженных магистралях этот элемент должен присутствовать в количестве как минимум один компенсатор на каждые 10 м.

Особенности

Продукция выпускается методом инжекционного прессования из статического полипропилена плотностью порядка 0,9 г/см³ белого или серого цвета. Стандартная толщина стенок гибкой вставки в трубопровод – 0,45 мм.

Компенсатор из полипропилена имеет немало преимуществ перед металлическими аналогами. Он менее прочный, но обладает большей гибкостью по сравнению с компенсаторами из стали, чугуна, меди, латуни и других металлов.

Также среди достоинств изделия:

• химическая инертность;
• абсолютная противокоррозионная стойкость;
• невосприимчивость к воздействию вредных атмосферных факторов (перепадов температуры, критически низкой и высокой температуры, высокой влажности);
• биологическая инертность (пластиковому компенсатору не страшны грызуны, микроорганизмы, насекомые, плесневые грибки).

Еще один важный плюс фитинга – доступная стоимость.

Область использования

Полипропиленовая компенсационная петля широко применяется во множестве отраслей хозяйственной деятельности:

• в жилищно-коммунальной отрасли;
• в нефтегазопромысле (при добыче и переработке нефти и природного газа);
• в перерабатывающей промышленности – химической, фармацевтической, пищевой и прочих отраслях этой сферы;
• в сельском хозяйстве;
• на предприятиях по организации тепло- и водоснабжения и других объектах энергетического комплекса.

Отличные технические характеристики изделия делают возможным его применение практически в любых условиях. Компенсаторы устанавливают на трубопроводах из полипропиленовых труб, по которым транспортируются разные рабочие среды, включая агрессивные, самотечных или напорных, подающих или отводящих. Такие детали также широко используются в системах «теплый пол» с водяным теплоносителем.
