Сгон оцинкованный

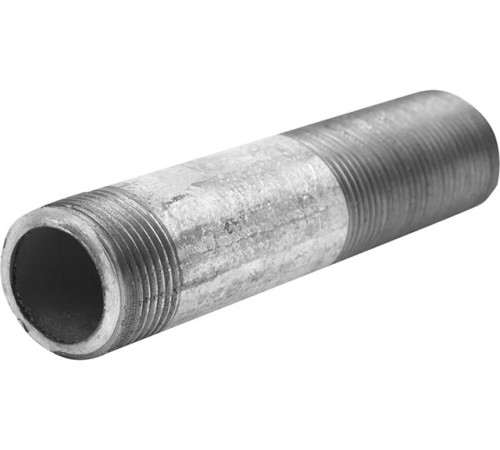

Сгон стальной оцинкованный ГОСТ 8969-75 – соединительный элемент с двусторонней цилиндрической резьбой неравной длины. Применяется для подключения разделенных неподвижных концов трубопровода в единую сеть. Монтаж выполняется одновременно с контргайкой и муфтой. Фитинг изготавливается из стали с антикоррозийным оцинкованным покрытием. Диаметр детали от 8 до 80 мм.

Производство

Сгон – это небольшой длины отрезок трубы углеродистой стали заданного диаметра, которой на токарных станках, резцом или плашками, с обоих концов нарезается наружная резьба. При этом длина нарезки с одной стороны короче, чем с другой.

Завершающим этапом станет покрытие слоем цинка в гальванической ванне. Антикоррозийная обработка повышает устойчивость стали к окислению, продлевает срок эксплуатации. Несмотря на то, что на оцинкованный сгон цена выше, им отдается предпочтение по качеству и надежности.

Приемка

Готовые изделия принимают по следующим правилам:

• внешний осмотр;
• размер соединения проверяют согласно ГОСТ 162З-61, для этого используют калибровочную пробку, ее ввинчивают на 3,5 – 4 оборота;
• проверка соответствия осей нарезанной резьбы по ГОСТ 24642-81, плоскость торца должна быть строго перпендикулярна оси;
• качество и толщина цинкового слоя, по ГОСТ З262-75.

Для проверки отбирается порядка 10% от готовой партии. При обнаружении несоответствия бракуется всё.

Маркировка

Можно купить оцинкованное изделие со следующим обозначением – Сгон ХХ-Ц ГОСТ 8969-75, где:

• ХХ – размер внутреннего диаметра в миллиметрах;
• Ц – оцинкованная сталь.

Сгон стальной оцинкованный обязательно проходит сертификацию в соответствии с международным стандартом DIN 16961. Популярны размеры с условным диаметром (Ду) от 15 до 50 мм. Именно они используются в коммунальных системах газо- и водопровода, отопления.

Сферы применения

Для того чтобы воспрепятствовать авариям входящих в контакт с органической средой участков магистрали, например, при размещении в почве или условиях повышенной влажности, применяют нержавеющие или оцинкованные трубы и фитинги. Каждый вид арматуры обеспечивает надежную антикоррозийную защиту, при этом стоимость сгона с оцинкованным покрытием ниже аналога из нержавейки.

Он понадобится для монтажа отопительной системы, подключения к водопроводу, подсоединения к газопроводам среднего и низкого давления, а также для установки регулировочной аппаратуры трубопровода. Такое соединение можно в любой момент разобрать, провести ремонт или профилактику, прочистить от засора.

Как выполняется подключение

Для монтажа на свободных концах трубопровода вытачивают резьбу для короткого или длинного участка сгона.

Короткая сторона:

1. на подсоединяемой стороне трубы нарезается внутренняя резьба;
2. навинчивают гайку;
3. сгон устанавливают в трубу и закручивают;
4. фиксируют соединение, передвигая гайку до упора.

Длинная сторона:

1. длина нарезанной части должна быть больше суммарной длины резьбы муфты и гайки;
2. навинчивается контргайка до самого конца;
3. на патрубок устанавливается муфта;
4. прикладывают плотно к концу, где также сделана наружная нарезка;
5. муфту завинчивают на трубу;
6. теперь очередь гайки, ее доводят встык с муфтой.

Перед монтажом следует проверить, чтобы оцинкованный сгон имел длину соответствующую расстоянию между соединяемыми трубами.
