Медная маслоподъемная петля

Маслоподъемная петля из меди – обязательный компонент холодильных, компрессорных, кондиционерных установок. Изделие используется в бытовых кондиционерах и в промышленных охлаждающих контурах. Применение в качестве основного материала медного сплава гарантирует высокие эксплуатационные характеристики элемента.

Назначение детали

При обустройстве систем кондиционирования, монтаже контуров охлаждения и установок для производства сжатого воздуха часто возникает необходимость прокладывать протяженные (длиной 3 м и более) вертикальные участки трассы. Такие отрезки магистрали должны содержать в своей нижней части специальный элемент – маслоподъемную петлю.

Основное ее предназначение – служить дополнительным гидравлическим сопротивлением. С ее помощью происходит возврат рабочего масла в компрессор, а если компрессор остановится, она не допустит возврат в него хладагента. Отсутствие этого элемента в системе приводит к необратимым последствиям. Выброшенное в нагнетающую магистраль масло при прекращении работы насоса начинает стекать под действием силы тяжести обратно в клапанную группу, что приводит к загрязнениям и поломкам.

Особенности использования

Размеры и расположение детали выбираются путем точного расчета еще во время проектирования компрессорной или другой установки. При этом обязательно выполняются несколько условий:

• диаметр изделия должен быть как можно меньше относительно условного прохода;
• деталь можно составить из двух уголковых фитингов, но более целесообразно использовать готовый U-образный продукт.
• длина срединного участка элемента должна быть не более 8 внутренних диаметров соединяемых труб.

В бытовых условиях петля необходима в количестве 1 штуки на контур, но для более протяженных магистралей ее устанавливают по одной на каждые 3,0-3,5 метра. Она устанавливается также на протяженных горизонтальных участках всасывающих трубопроводов. Эти магистрали укладываются с уклоном 2% в сторону компрессорной части – для возвращения масла, и начинаются они с петли.

Характеристики изделия

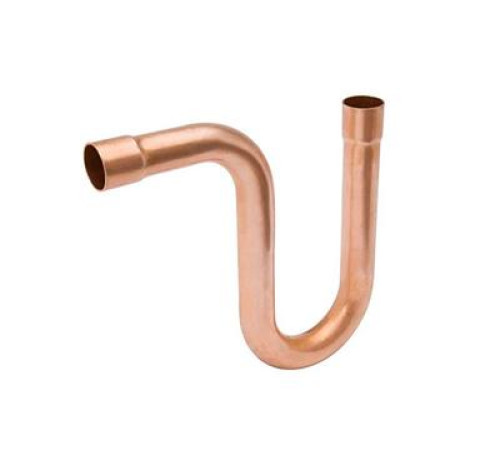

Маслоподъемная петля медная представляет собой U-образное трубное изделие с расширениями на обоих окончаниях. Раструбы предназначены для монтажа элемента в систему: в них вставляются соединяемые трубы. Крепление происходит капиллярной пайкой или обжимом. Пайка может быть высоко- или низкотемпературная. Обычно применяется первый способ, как гарантирующий более прочное и герметичное соединение.

Продукция выпускается методом штамповки, как исходный материал используется любой медный сплав. Чаще всего применяется марка М1 с химической чистотой 99,9%.

Изделие отличается высокой прочностью, твердостью. Оно совершенно невосприимчиво к коррозии, не вступает в реакцию к кислотами, щелочами и другими агрессивными веществами, биостойкое, обладает бактерицидным эффектом. Петля выдерживает критически низкую и высокую температуру и ее резкие перепады, вибрационные нагрузки, повышенную влажность окружающего воздуха. Металл детали податлив механической обработке и при необходимости можно изменить ее форму гибкой либо отрезать раструбные концы на нужную длину.
