Z-образный элемент в ППУ

Элементами в ППУ изоляции называют фасонные сборочные единицы теплотрасс или трубных систем. Их разрабатывают на стадии проектирования трубопровода или его реконструкции с целью:

• соединения двух трубопроводов с одинаковым проходным сечением, расположенных с вертикальным или горизонтальным смещением;
• монтажа в месте соединения подземной и надземной частей теплотрассы;
• обхода каких-либо препятствий на трассе трубопровода.

Z-образные элементы ППУ эффективно выполняют функции естественных компенсаторов, нивелирующих температурное расширение труб и небольшие смещения, снижающих разрушительные воздействия гидроударов. Они используются вместо сильфонных компенсирующих устройств, когда их установка нецелесообразна или невозможна.

Применение в качестве утеплителя пенополиуретана обусловлено его низкой теплопроводностью и стойкостью к воздействию влаги. Такая теплоизоляция не только снижает уровень теплопотерь, но также защищает трубу от коррозии и механических воздействий.

Технические характеристики

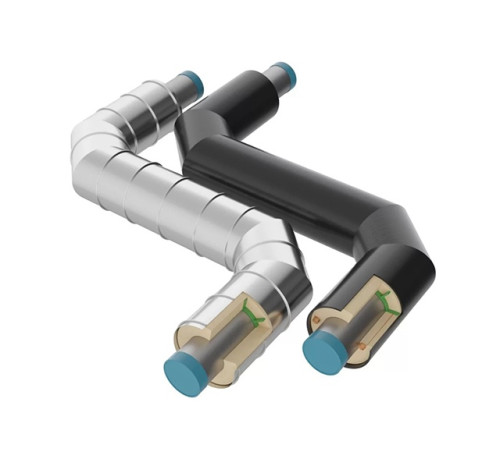

Конструктивно эти фасонные изделия представляют собой отрезок трубы с приваренными к нему отводами, расположенными в одной плоскости, с утеплителем из пенополиуретана и помещённый в защитную оболочку. Для бесканльной прокладки в грунте используется защита из полиэтиленовой трубы, а для наружной и канальной – из оцинкованной стали. Чтобы заказать стальные Z-образные элементы в ППУ необходимо указать:

• диаметр основной трубы, который равен размеру патрубков;
• длину плеча (патрубков);
• толщину стенки трубы;
• межосевое расстояние между патрубками;
• материал защитной оболочки.

Как правило, патрубки расположены по отношению к основной трубе под прямым углом. По заказу возможно изготовление Z-образного элемента с отличным значением угла расположения патрубков.

Требования нормативных документов

Технические условия на эти фасонные изделия трубопроводов собраны в ГОСТ 30732-2020. Стандартом предусмотрено, что стальной Z-образный элемент должен использоваться при рабочем давлении до 1,6МПа, а температура транспортируемого вещества не должна длительное время превышать 140°С. Допустимым считается возрастание температуры до 150°С, но только в пределах графика регулирования подачи тепла.

Толщина ППУ изолирующего слоя (тип 1 – стандартный и тип 2 – усиленный) для бесканальной прокладки рассчитывается проектировщиком согласно СНиП 41-03-2003, регламентирующих тепловую изоляцию трубопроводов и оборудования, а также СП 61.13330.2012. Для северных регионов допускается применение таких фасонных изделий с диаметром 1020х1420мм в защитной оболочке с нестандартным наружным диаметром.

Для продления срока службы изготовленной из оцинкованной стали защитной оболочки Z-образного элемента ППУ, допускается нанесение на неё дополнительного лакокрасочного или полимерного покрытия. Рекомендуется его периодическое возобновление в процессе эксплуатации. Длина покрывающих слой пенополиуретана защитных оболочек должна соответствовать его длине с возможным допуском до +50мм с обоих концов.

Для нужд систем, осуществляющих оперативный дистанционный контроль над состоянием трубопровода (СОДК), в слое пенополиуретана размещают специальные контрольные проводники. Они служат датчиками наличия влаги в изоляции и позволяют своевременно реагировать на аварийные ситуации.
