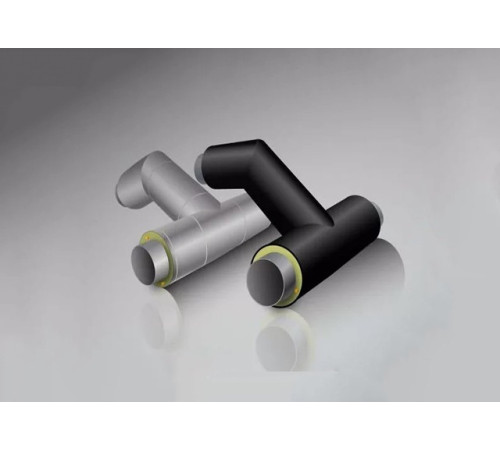

Тройниковое ответвление в ППУ

Фасонное трубное изделие, которое обеспечивает отвод второстепенных линий от магистральных участков трубопроводов. Особенностью считается наличие теплоизоляционного пенополиуретанового утеплителя с защитной полиэтиленовой оболочкой.

Изготавливается тройниковое ответвление в промышленных условиях по ГОСТ 30732-2020. Применяется при строительстве подземных инженерно-технических коммуникаций бесканальным способом и при прокладке трубопроводов в непроходных, полупроходных каналах.

Конструкция и технические параметры

Изделие представляет собой металлическую трубу с тремя патрубками. Снаружи стального фитинга находится слой пенополиуретана толщиной от 26 до 127,5 мм, который защищен полиэтиленовой оболочкой. Максимальная толщина наружного слоя составляет 19,6 мм.

Для контроля за состоянием трубопроводов с возможностью определения поврежденного участка в конструкцию тройникового ответвления в ППУ изоляции встроен медный проводник. Он выполняет роль индикатора и является частью системы оперативного дистанционного контроля (СОДК).

По ГОСТ 30732-2020 размерный ассортимент начинается с наружного диаметра проходных патрубков 32 мм и доходит до 1420 мм. При этом толщина стенки составляет 3-12 мм, что вполне достаточно для работы в системах с гидравлическим давлением до 1,6 МПа. Рабочая температура, при которой изделия сохраняют свои свойства, находится в пределах 130-140℃.

Технологии сборки и классификация тройниковых ответвлений

Процесс сборки условно можно поделить на четыре основных этапа:

• Изготовление основного фитинга;
• Установка на поверхности стальной заготовки специальных центрирующих опор;
• Крепление полиэтиленовой оболочки с помощью центраторов;
• Заливка жидкой пенополиуретановой массы в пространство между стальным корпусом тройника и защитной оболочкой.

 Независимо от конфигурации патрубков теплоизоляция фитингов имеет стандартную конструкцию.
