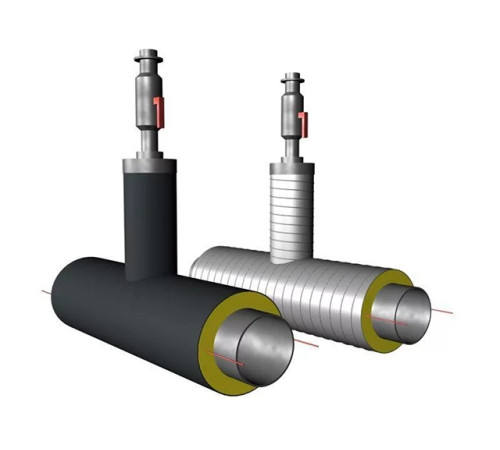

Тройник с шаровым краном воздушника ППУ

► Мы сертифицировали агрегаты, поставляемые из России, по форме СТ-1. Это значит, что наша компания бесперебойно поставляет эту категорию товаров из РФ в Республику Казахстан без задержек на границе.

Фасонная арматура для инженерных коммуникаций востребована в тепловых сетях, системах водоснабжения, нефтегазо- и нефтепродуктопроводах, а также других трубопроводных конструкциях промышленного назначения.

Область использования

Главная задача устройства – выпуск воздуха, образовавшего пробку в трубопроводе и препятствующего нормальной циркуляции рабочей среды. Процедура выполняется при сезонном включении и отключении инженерных сетей, профилактическом обслуживании и ремонте.

Этот вид арматуры также может применяться для контролируемого спуска теплоносителя в случае аварийных или плановых ремонтных работ, обслуживания системы. Тройник с краном воздушника в ППУ не предназначен для отвода рабочей среды в отдельную ветку трубопроводной конструкции, для этих целей используются другие виды арматуры.

Конструктивное устройство

Изделие состоит из следующих элементов:

• тройник из прочного стального сплава;
• теплоизоляция из пенополиуретана;
• центрирующая опора (центратор);
• проводник-индикатор системы операционно-дистанционного контроля;
• гидроизоляционная оболочка;
• шаровой кран.

Шаровый кран тройника приваривается в верхней точке арматуры. Он может комплектоваться проводником-индикатором системы операционно-дистанционного контроля.

Это позволяет контролировать целостность защитного пенополиуретанового слоя в непрерывном режиме и оперативно выявлять аварийные ситуации. Особенность устройства - наличие теплоизолирующей оболочки из ППУ.

Основные разновидности

Тройник с шаровым краном воздушника в ППУ изоляции выпускается в различных типоразмерах, наружный диаметр варьируется в диапазоне 32…142 м. Марка стального сплава, толщина металла, тип и толщина тепло- и гидроизоляции регламентируются ГОСТ, ОСТ и ТУ.

Наружная гидроизоляционная оболочка устройства бывает из стали с цинковым покрытием (литеры ОЦ в маркировке) и из полиэтилена низкого давления.

Тройник ППУ ОЦ с краном спускника используется в трубопроводных конструкциях, у которых защитная оболочка труб состоит из аналогичного оцинкованного металла. Этот вид арматуры обычно монтируется в наземных инженерных коммуникациях, где важно обеспечить надежную защиту от:

• ударов и других механических повреждений;
• атмосферных осадков;
• прочих климатических факторов.

Устройства с гидроизоляцией из полиэтиленового материала устанавливаются в трубопроводах с изоляцией из ПЭ (ПНД). Их основной сферой применения являются подземные коммуникации, где важно защитить арматуру от грунтовых вод и химически активных почвенных сред.
