Тройник ППУ

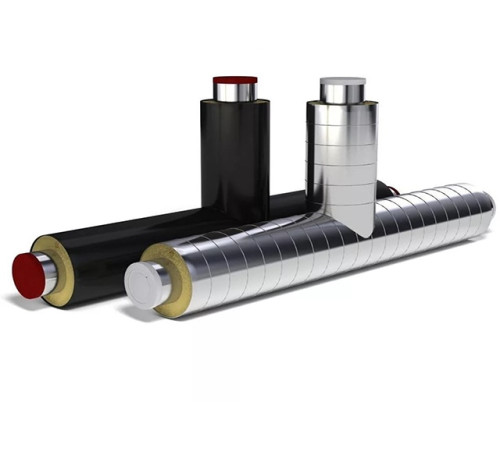

Тройник ППУ состоит из стальной детали, изоляционного слоя из пенополиуретана и защитной оболочки (полиэтилен, оцинкованная сталь). Арматура предназначена для ответвления от главного трубопровода в вертикальной, горизонтальной плоскости.

Назначение

Тройники с изоляцией применяют в теплосетях с максимальным давлением в 1,6 МПа и диапазоном рабочих температур от +70 ℃ до +140 ℃. Изделия используются для разделения, слияния потоков теплоносителя. Их также применяют в газо и нефтепроводах, магистралях, транспортирующих другие виды рабочих сред.

Преимущества

Стабильность транспортируемой рабочей среды в трубопроводе поддерживается за счет теплоизолятора – пенополиуретана. Он характеризуется низкой теплопроводностью, что способствует минимальным потерям тепла в месте установки тройника. Изоляционный материал имеет длительный срок службы. Но его необходимо защитить от механических воздействий. С этой целью используются специальные кожухи.

ГОСТ

Тройник для различных трубопроводов в ППУ изоляции выпускается согласно ГОСТ 30732-2020. Стандартом регулируется изготовление фасонных изделий, которые применяются при подземном монтаже теплосетей. Изделия в полиэтиленовой оболочке укладываются бесканальным методом, в стальной – в проходных туннелях, каналах, при наземной прокладке. П/э кожух надежно защищает термоизоляцию и стальной тройник от воздействия влаги.

• Арматура производится с наружным диаметром от 32 мм до 1 420 мм и толщиной стенки от 3 мм до 12 мм.
• Толщина утеплительного слоя составляет 26-90 мм.
• Защитный кожух делают из полиэтиленовых труб или тонколистовой оцинковки.
• Увеличить срок службы оцинкованной стали можно путем нанесения лакокрасочного, полимерного покрытия.

Пенополиуретан заливается в стыки труб и тройников с помощью заливочных машин, пенопакетов. Конструкция оболочек, соединений должна быть герметичной. Срок эксплуатации стыковых соединений предполагается не меньше 30 лет.

Толщина термоизоляционного слоя подбирается в зависимости от региона эксплуатации. Тип 1 подходит для применения в умеренных климатических зонах. Тип 2 используется в северных районах, где необходимо работать в условиях низких температур.

Разновидности

Арматура выпускается со следующими видами патрубков:

• Электросварными;
• Бесшовными горячей деформации;
• Бесшовными холодной и теплой деформации.

Также отдельно производятся цельные тройники для нефтехимической, нефтеперерабатывающей отрасли. Детали со сварными патрубками применяются в магистральных нефте и газопроводах.
