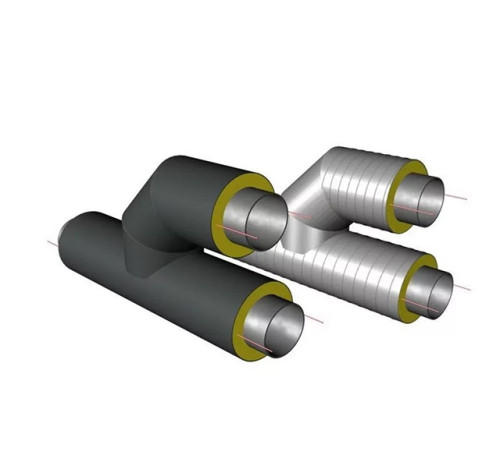

Параллельный тройник в ППУ

Соединительные фасонные изделия предназначены для разделения и объединения технологических потоков в трубопроводных сетях. Деталь представляет собой прямолинейный отрезок трубы, в середину которой параллельно вварен отвод с углом 90º.

Изготавливается тройник параллельный с теплоизоляцией из пенополиуретана и полиэтиленовым внешним слоем в заводских условиях по ГОСТ 30732-2020. Применяется при строительстве инженерно-технических коммуникаций, укладка которых производится бесканальным способом (непосредственно в грунт).

Конструкция и обозначение трубных элементов

Металлические фитинги с тепловой изоляцией состоят:

• из отрезка трубы с отводом;
• центрирующих опор;
• слоя пенополиуретанового утеплителя;
• полиэтиленового защитного слоя.

Для контроля за техническим состояние подземных коммуникаций тройник параллельный ППУ оснащается несколькими медными проводниками.

Стальные разветвители изготавливаются в широком размерном ассортименте. Наружный диаметр проходной трубы и ответвления, при толщине стенок от 3 до 12 мм, составляет 32-1020 мм. По толщине утеплителя различают два вида приварных деталей: стандартные и усиленные.

Технические параметры

Трубопроводные соединительные детали с пенополиуретановым наполнителем и полимерной оболочкой отличаются повышенными эксплуатационными характеристиками. Оособенности фабрикатов обусловлены способом изготовления и качеством используемых материалов.

Привариваемые изделия с утеплителем из пенополиуретана в защитной полиэтиленовой оболочке применяются в инженерных сетях тепло– и водоснабжения, трубопроводах нефтеперерабатывающих и химических предприятий, в которых гидравлическое давление не превышает 1,6 МПа, а максимальная температура рабочей среды – 130°С.
