Отводы в ППУ изоляции

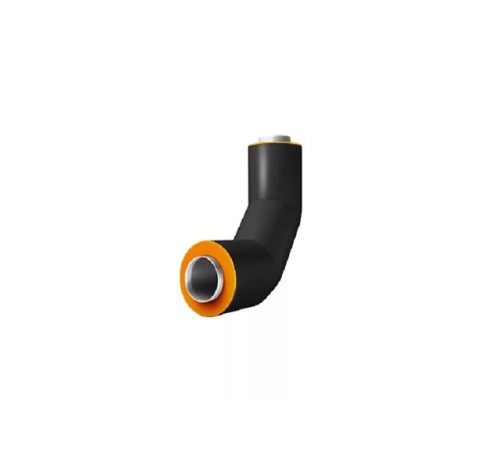

Отводы ППУ – часть трубопроводных сетей, предназначенных для циркуляции воды, теплоносителя и других жидких и газообразных веществ. Фасонные изделия состоят из крутоизогнутого стального отрезка трубы, пенополиуретановой теплоизоляции и полиэтиленовой защитной оболочки.

Применяются такие отводы при строительстве подземных инженерно-технических коммуникаций, где используются для изменения направления трубопровода. Производство фасонных трубных элементов осуществляется по ГОСТ 30732-2020, ТУ 5768-006-41852784-05. Диаметр, толщина стенки и марка материала приварных деталей подбирается в соответствии и параметрами прямой трубы.

Разновидности отводов ППУ

Такие отводы производятся в 2-х модификациях: стандартные и укороченные. Они отличаются длиной соединительных патрубков, также отличаются от сварных по следующим техническим параметрам:

• угол изгиба: от 30 до 90⁰;
• условный проходной диаметр: 32-1420 мм;
• толщина стенки стальной трубы: 2-11 мм;
• внешний диаметр теплоизоляции: 125-1600 мм;
• толщина слоя пенополиуретана зависит от типа исполнения и составляет: 26-122,5 мм.

Фасонные изделия с полиуретановой теплоизоляцией и с защитной оболочкой из термопластичного полимера могут оснащаться элементами дистанционного контроля состояния трубопровода (СОДК).

Эксплуатационные параметры

Стальные отводы для труб ППУ одновременно выполняют три важные функции – меняют направление коммуникаций, обеспечивают защиту от теплопотерь и негативных воздействий окружающей среды. Технические параметры теплоизоляционного наполнителя должны соответствовать следующим значениям:

• плотность утеплителя: не менее 60 кг/м³;
• деформационная прочность: от 0,3 МПа и выше;
• теплопроводность при температуре теплоносителя 50℃: 0,033 Вт/(м·К);
• прочность на изгиб: от 0,13 до 0,2 МПа;
• водопоглощение при кипячении в течение 90 мин: не более 10%.

Такие изделия применяются в тепловых сетях с гидравлическим давлением 1,6 МПа и максимальной температурой 150℃. В качестве рабочей среды могут быть как жидкие, так и газообразные вещества.

Преимущества и сферы применения

Изготовленные из материалов с повышенными физико-механическими параметрами, теплоизолированные отводы отличаются механической прочностью, коррозионной стойкостью, долговечностью. При эксплуатации изделий в составе трубопроводных сетей тепловые потери не превышают 2%. Срок службы составляет 25-30 лет.

Применимы в подземных трубопроводных коммуникациях: системах водоснабжения, теплотрассах, нефтепроводах, магистралях для транспортировки химических веществ.
