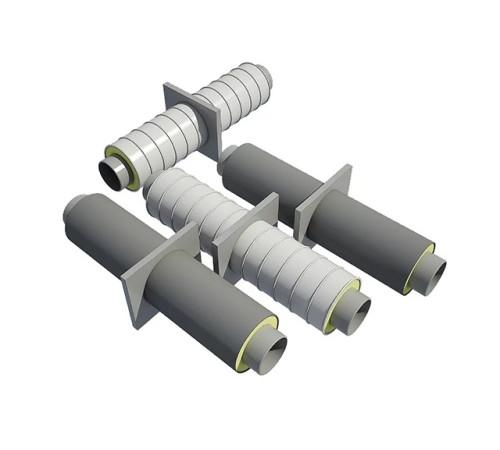

Неподвижная опора ППУ

Изделие представляет собой стальную конструкцию, утепленную снаружи слоем пенополиуретана и защищенную оболочкой из полиэтилена или оцинкованной стали. Неподвижная опора предназначена для надежной фиксации инженерно-технических сооружений, предотвращения их скручивания, смещения в поперечном и продольном направлениях. Изготавливаются такие крепления в условиях промышленных предприятий по ГОСТ 30732-2020.

Конструкция и разновидности неподвижных упоров в ППУ изоляции

Устройство жёсткого крепления для трубопроводов тепловых сетей состоит из следующих частей:

• несущая плита, изготовленная в виде толстостенного металлического листа;
• отрезок стальной трубы;
• центрирующее опоры;
• контрольный проводник (СОДК);
• пенополиуретановый теплоизоляционный слой;
• полиэтиленовая или оцинкованная защитная оболочка.

Опора неподвижного типа для ППУ труб изготавливается наружным диаметром 32-1420 мм, монтажной длиной от 1100- 2500 мм. Материал защитного покрова определяет сферу применения трубопроводных креплений. Если полиэтилен предназначен для фиксации подземных инженерных коммуникаций, то оцинкованная сталь защищает наземные теплосети.

Крепежный элемент в полиуретановой изоляции и ПЭ оболочке

Полиэтиленовый слой обеспечивает гидроизоляцию, а также защищает от влияния внешней среды. Фиксирующий упор ПЭ используется на подземных участках, где принимает на себя деформационные нагрузки, вызванные условиями эксплуатации и внешними факторами.

Прочная квадратная плита полностью нивелирует колебания труб, исключая риски их перекручивания, деформирования. Использование таких деталей особенно актуально при прокладке теплосетей вблизи автомагистралей, железнодорожных путей, а также в сейсмически активных районах.

Крепления с цинковым покрытием

Изделие в цинковой оболочке применяются при строительстве коммуникаций наземным способом, в проходных каналах, тоннелях. Стальной лист с цинковым покрытием предохраняет теплоизоляционный материал от ультрафиолетовых лучей, механических воздействий. Опора ППУ ОЦ эффективно защищает магистральные сети от скачков давления рабочей среды, сезонных подвижек грунта.

Назначение и способ установки

Неподвижная опора трубопровода ППУ – обязательный элемент конструкции изолированных пенополиуретановым утеплителем трубопроводных коммуникаций, предназначенных для транспортировки воды, нефти, газа. Главная функция изделия – предотвращение колебаний инженерных сетей в продольных и поперечных направлениях, вызванных тепловыми расширениями, гидравлическими ударами, другими внешними и внутренними факторами.

При наземном размещении теплосетей крепежная деталь размещается на железобетонных пьедесталах. В земле трубы от смещения удерживает опорная металлическая плита.
