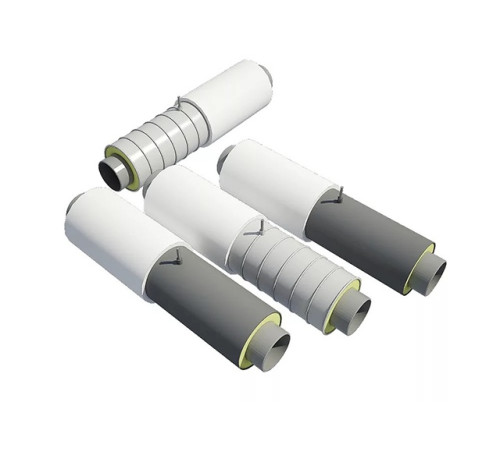

Концевой элемент ППУ

Концевой элемент ППУ состоит из элемента трубы с пенополиуретановой изоляцией со стальной торцевой заглушкой. Устанавливается в начале и конце трубопровода. Купить данный сортамент можно на различные диаметры трубы.

Описание

Данное приспособление необходимо для защиты кабеля. Основанием является металлическая труба, заключенная в полиэтиленовую теплоизоляционную ленту. В ней находятся провода и кабели, протянутые сквозь трубу через отверстия, необходимые для подключения к системе дистанционного контроля работы и состояния трубопровода. С другого конца располагается заглушка.

Предельное давление циркулирующей рабочей среды может достигать 1,6 МПа. Номинальный диапазон температур может колебаться от +70 до +150 °С.

Характеристики

Представлены к продаже изделия, выпущенные согласно ГОСТам:

• Средней плотностью свыше 60 кг/ м3.
• Водопоглощение при температуре 100С за 1,5 часа - не более 10% от всей поверхности.
• Прочность на сдвиг не превышает 0,12 МПа.
• Теплопроводность - 0,33 ВТ/ м С.

Диаметр конструкции варьируется от 32 до 1020 мм. Толщина стенки 3 мм; 4 мм; 4,5 мм; 6 мм; 7мм; 8 мм; 9 мм; 10 мм; 11 мм. Диаметр оболочки патрубка может быть от 90 до 1200 мм. Длина составляет 2200 мм. Вес изделия в зависимости от диаметра трубы и толщины стенки составляет от 6 до 166 кг. Цена КЭ зависит от характеристик, объема партии.

Концевые элементы должны иметь маркировку соответственно сертификату. Материалы и полуфабрикаты, применяемые для изготовления фабрикатов, должны соответствовать требованиям технических условий и других нормативных документов. Конструкции производятся из материалов, не оказывающих вредного воздействия на человека и окружающую среду.

Разновидности

В зависимости от несущей металлической трубы производят КЭ ППУ с электросварной трубой, бесшовной горячедеформированной или бесшовной холоднодеформированной.

Марку стали в КЭ выбирают по самой низкой наружной температуре окружающей среды. До минус 30С используют углеродистую сталь Ст3сп5. До -40С - низколегированную сталь 17ГС. До -50С - низколегированную сталь 09Г2С.

Согласно стандарту, КЭ в ППУ комплектуют СОДК – это система оперативного дистанционного контроля. Сигнальные провода располагаются с выводом через торец или оболочку. По требованию клиента продукция поставляется без системы ОДК.

Области применения

Трубы с концевыми элементами из пенополиуретана используются для строительства трубопроводов тепловых сетей, водопроводных, канализационных, газопроводных систем. Востребованы для создания трубопроводов для транспортировки пара, воздуха, газа и нефтепродуктов.

Монтаж

Укладка трубопровода с концевыми элементами ППУ осуществляется в земле, железобетонных каналах, траншеях, наземным способом.

Если проводят бесканальный способ укладки, то приямки делают шириной, равной расстоянию боковых поверхностей КЭ плюс 0,6 м с каждого бока. Длина приямка - 1 м, глубина - 0,7 м.

При канальной прокладке ширина траншеи составляет более 1 м, складывается из ширины канала и дренажной системы, плюс 20 см с каждой стороны.

Подъем и транспортировка труб производится плавно без раскачивания, с надежной фиксацией. Допускается передвижение за счет подтягивания.

Преимущества

Концевые элементы, изготовленные из ППУ, долговечны, надежны и удобны в эксплуатации, а их стоимость значительно ниже, чем у стальных.

Основные достоинства:

• высокая теплостойкость — до 180С;
• высокая химическая стойкость (в том числе к щелочам, кислотам, растворителям и т. д.);
• высокая адгезия к металлическим и неметаллическим поверхностям;
• механическая прочность;
• низкая теплопроводность;
• срок эксплуатации достигает 30-50 лет.

Пенополиуретан имеет плотность до 200 кг/ м3, коэффициент теплопроводности - 0,025-0,033 Вт/ м *К. Это выгодно отличает его от минеральной ваты, пробковой плиты, пенопласта, пенобетона.
