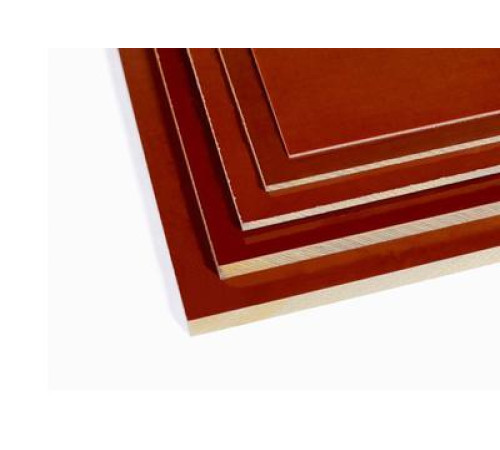

Гетинакс листовой

Гетинакс листовой - это многослойный технический материал, создаваемый способом горячего прессования бумажной основы, пропитанной тепло-реактивным соединением в виде эпоксидных и фенолформальдегидных смол. Материал характеризуется низким поглощением воды, высокими электроизоляционными качествами, и способностью выполнять свои функции в условиях агрессивных и масляных сред, а также высокой влажности.

Классификация и виды

Сегодня производителями выпускается около 10 марок листового гетинакса в соответствии с ГОСТ 25500 82 – это I, II, III, V, VI, VII, VIII, X, и ЛГ. Различаются наименования между собой типом связующего – эпоксидно-диановое, либо фенольное, а также диапазоном выпускаемых толщин – от 0,2 до 50 мм. Все марки способны к работе при температуре от -65 до +120°С.

Предназначение – для работы на воздухе, для создания резисторов, работы в корабельных условиях. В зависимости от марки будут различаться и качественные характеристики материала. Так, гетинакс Х является относительно новой модификацией, которую выделяет высокая способность к штампованию, включая штампование без предварительного разогрева.

Марка ЛГ – лавсановый гетинакс, был разработан недавно, и состоит из лавсановой бумаги (вид полиэтилена) и эпоксидной смолы. Изделия из него обладают высокой устойчивостью к влаге, механическими и электроизоляционными свойствами, способностью к штампованию без разогрева материала, а также лёгкостью большинства видов механической обработки.

Технические характеристики

Электротехнический листовой гетинакс имеет следующие технические характеристики:

• плотность – 1250-1450 кг/м³;
• теплостойкость по Мартенсу – не более 150°С;
• модуль упругости при растяжении – 10 000-18 000 МПа;
• коэффициент теплопроводности – 2,04-2,44 Вт;
• стойкость в трансформаторном масле в течении 4 ч. при температуре не менее +105°С.

Лавсановый продукт способен заменять электротехнические текстолиты по своим эксплуатационным и физическим качествам. За счёт наличия электроизоляционных качеств, детали и элементы из ЛГ не нуждаются в лакировке.

Технология изготовления

Процесс изготовления листа из гетинакса аналогичен производству других полимеров и пластикатов. Основу его составляет асбестовая или хлопчатобумажная ткань, клейкие связующие, высокотемпературная обработка и сдавливание плит под гидравлическим прессом на производстве.

Время выдержки определяется из расчёта 2-5 минут на 1 мм толщины обрабатываемого листа на основе фенола, и 7-10 минут для листов на основе эпоксидной смолы.

Сферы применения

Изделие имеет высокую востребованность во множестве областей, и с успехом применяется:

• для облицовки и защиты поверхностей в строительной и бытовой сферах.
• при изготовлении комплектующих для низковольтного оборудования;
• а также для создания защитных панелей, изолирующих шайб, контактных планок, в качестве электроизолирующей прослойки, и т.д.
