Насосные станции управления и защиты

Насосные станции управления и защиты представляют собой разновидность электрического оборудования, предназначенного для автоматического контроля работы насосов в зависимости от показаний датчиков давления и уровня, а также предотвращения выхода агрегатов из строя при коротком замыкании, перегреве в результате сухого хода, перегрузках и в других аварийных ситуациях.

Помимо этого, установленная автоматика позволяет снизить расходы на эксплуатацию насосных агрегатов, более рационально использовать время рабочего персонала, обеспечить бесперебойную работу оборудования в любых условиях и продлить срок службы как самих насосов, так и других элементов системы водоснабжения или отопления.

Особенности конструкции

В конструкцию стандартных насосных станций управления и защиты (СУиЗ) входят такие устройства:

• Датчики тока, контроля протока, сухого хода и уровня жидкости.
• Автоматический выключатель.
• Клеммный силовой блок.
• Клеммный сигнальный блок.
• Контактор.
• Электроконтактный манометр.

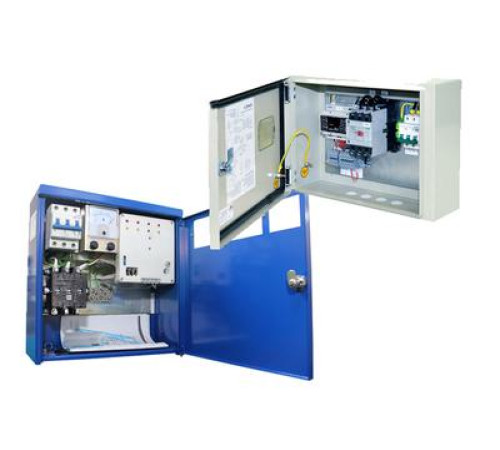

Для удобства монтажа и использования, компактного размещения, а также обеспечения защиты от доступа сторонних лиц и внешних воздействий абсолютное большинство производителей помещают все необходимые комплектующие на монтажную панель в шкафу.

Некоторые системы оснащены контроллером и предусматривают возможность проводного или беспроводного подключения к компьютеру, что позволяет не только сохранять, но также систематизировать и анализировать полученную информацию (чаще всего такой вариант применяется на промышленных и коммунальных предприятиях). Производители предлагают устройства разной комплектации, предусматривающие подключение как к как однофазной, так и к трехфазной сети.

Возможности СУЗ

В зависимости от комплектации щиты защиты и управления насосами могут выполнять следующие функции:

• Обеспечивать плавный запуск насоса, а также снижение пиковой потребляемой электродвигателем мощности и нагрузки на электрическую сеть; продлить срок службы оборудования.
• Снизить вероятность ударных процессов в случае внештатного отключения (обрыва кабеля, короткого замыкания и т.д.) инерционных агрегатов.
• Подобрать оптимальный режим запуска двигателя для конкретных условий работы.
• Автоматически поддерживать заданный уровень жидкости в накопительных и других резервуарах.
• Гарантировать защиту насосов от перепадов напряжения, отключения, обрыва входной или выходной фазы, короткого замыкания и других неполадок в электрической сети.

Многие устройства оснащены также функцией самодиагностики неисправностей, при этом информация о неполадке выводится на дисплей. Восстановление работы после устранения проблемы происходит автоматически, а также в ручном режиме или при помощи пульта дистанционного контроля и управления.

При выборе СУЗ для выполнения конкретных задач нужно принимать во внимание суммарную мощность подключенного оборудования, количество агрегатов и другие факторы.
