Элеваторы водоструйные

Элеваторы водоструйные – функциональный элемент системы отопления, назначение которого - снижать температуру теплоносителя путем подмешивания остывшей воды из обратного трубопровода. Особая конструкция позволяет регулировать температурный режим без использования энергозависимых приборов.

Устройство

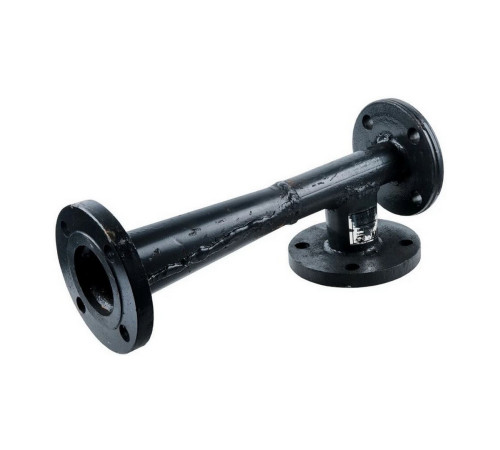

Водоструйный элеватор серии 40с10бк – штампосварное изделие, которое снаружи представляет собой отрезок чугунной или стальной трубы с тремя присоединительными фланцами. Однако внутри установка имеет сложную конфигурацию из технологических отверстий разного диаметра.

В данной детали можно выделить четыре отдельных участка: сопло, диффузор, приемная и смесительная камеры. Такая схема обеспечивает быстрое снижение температуры теплоносителя до заданных значений, при этом создавая принудительную циркуляцию в системе теплоснабжения.

Принцип действия

Установленный в теплопункте между магистральным трубопроводом и распределительной сетью охладитель выполняет следующие действия:

1. Перегретый теплоноситель через сопло поступает в приемную камеру;
2. Одновременно туда же подается охлажденная вода из обратного трубопровода;
3. В следующей камере оба потока перемешиваются, в результате чего температура жидкости опускается до расчетных значений;
4. Далее теплоноситель через специальный диффузор направляется непосредственно в конвекторы, батареи отопления.

При работе регулируемые устройства практически не издают шума, что позволяет размещать водоструйные элеваторы рядом с жилыми помещениями и общественными зданиями.

Технические характеристики

Данные охладители можно купить разного типа. Отличия будут заключаться в размерах технологических отверстий, которые отвечают за технические характеристики устройства. При подборе струйных элеваторов необходимо учитывать следующие параметры, которые обычно указываются в паспорте изделия:

• диаметр сопла: от 3 до 21 мм;
• размер горловины: 15-59 мм;
• вес изделия: 8,1-18 кг;
• производительность: 0,5-20 т/ч.

Регулировать температуру перегретого теплоносителя можно при помощи установки съемного сопла с большим или меньшим диаметром проходного отверстия. Стандартная маркировка охладителей имеет следующее условное обозначение: 40с10бк.
