Шпунт Ларсена

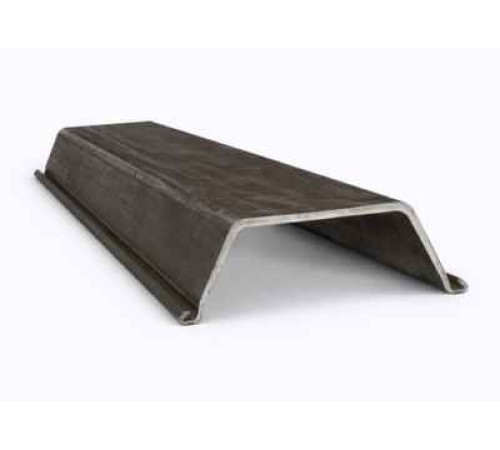

Шпунт Ларсена – это специальный металлический прокат различного сечения как по размерам, так и форме, оснащенный по краям особыми замками, которые позволяют соединять элементы в шпунтовое ограждение или шпунтовую стенку.

Фабрикат удобен и прост в монтаже. Наряду с металлом для изготовления изделий используется поливинилхлорид с большим сроком службы, но с меньшей прочностью. Цена шпунтов Ларсена из пластика существенно ниже по сравнению со стальными или выполненными из железобетона.

Устройство и разновидности

Поперечные сечения шпунтов бывают по профилю: L-, S-, Z-образной формы, но более распространены изделия корытообразного типа. Они отличаются размерами. Максимум длины составляет 34 метра, ширины – 0,8 метра. До установки изделия консолидируются по несколько штук, в результате образуется перекрытие для надежного ограждения от пропуска воды и защищающее грунт от обвала.

Разработаны и традиционно применяются различные типы фабрикатов. Изделия в основном представлены распространенными типами Л4 и Л5. По качеству они не уступают зарубежным аналогам, а по стоимости местные шпунты Ларсена дешевле заграничных изделий.

Особенности шпунтов Л4

Такие изделия имеют форму корытообразного проката и производятся термической прокаткой обычно из стали ст3кп или ст3сп, реже из марки 16ХГ. Изделия обладают основными характеристиками:

• полезной шириной «на просвет» (расстояние от правого до левого замка) – 436 мм;
• весом погонного метра изделия – 73 кг;
• массой одного м² – 186 кг;
• толщиной наклонных частей – 10 мм;
• толщиной центральной части – 15 мм;
• площадью поперечника – 95 см²;
• длиной – 5-23 метра;
• величиной противостояния единичного изделия – 400 см³/м;
• сопротивлением шпунтового щита – 2220 см³/м;
• инерционной силой шпунтового ограждения – 38 840 см/м.
• номинальной прочностью – 520 кН/м.

При необходимости изделия легко демонтируются. Не исключено их повторное использование, и тогда отпадает необходимость в покупке шпунта Ларсена вновь.

Шпунт Л5

В отличие от Л4, Л5 имеет толщину центральной части, равную 21 мм, против 15 мм у Л4. Это касается и боковых наклонных стенок, соответственно равных 11,3 мм и 10 мм. Поэтому Л5 отличается большей надежностью и прочностью шпунтового ограждения в земле.

Изготовление и технические показатели изделия регламентируются ТУ-14-2-879-89. При изготовлении шпунта Ларсена из качественной углеродистой стали применяется горячая прокатка. В случае использования легированной стали производство основывается на холодной штамповке.

Л5 обладает высокими механическими и эксплуатационными характеристиками:

• длиной – от 500 до 2400 см;
• рабочей (полезной) шириной – 42 см;
• площадью поперечника – 127 см²;
• общей шириной – 46,6 см;
• массой одного погонного метра изделия – 0,1 тонны;
• высотой металлопроката – 19,6 см;
• механической прочностью – 700 кН/на метр.

Л5 превосходит аналог и по другим показателям: прочности, инерционности и сопротивляемости. За счет антикоррозионных свойств возможно его многократное применение (до десяти раз) без ухудшения эксплуатационных свойств. Ограждением из шпунта Л5 закрепляют всевозможные конфигурации, включая округлые и криволинейные.

Варианты монтажа

Монтаж шпунта Ларсена производится различными способами и выбор конкретного зависит от свойств грунтового основания, назначения стенки и месторасположения строительного объекта. Широко распространены методы:

• завинчивание, используют, когда невдалеке уже расположены действующие здания. Такой способ не требует необходимости в выборке земли из грунтового основания;
• забивание осуществляется вслед за бурением скважин. Метод отличается высокой производительностью. Он удобен и часто применяется в условиях городской среды благодаря безопасности;
• подмыв, когда частично разрыхляют и вымывают грунт с помощью динамичного водяного напора. В результате погружение шпунтов сильно облегчается;
• вибрационное вдавливание обеспечивается вибропогружающей техникой. Погружение сопровождается бесшумностью и точностью соблюдения характеристик. Способ особенно эффективен в условиях мягких и водонасыщенных грунтов.

Для указанных способов монтажа требуется применение дизельных установок, вибропогружателей, гидромолотов, установок статического вдавливания.

Назначение и применение

Исторически основным и традиционным назначением изделий была защита строительных котлованов от поверхностных и подземных вод. Шпунтовые фабрикаты, консолидируясь, образуют надежные водонепроницаемые ограждения.

Фабрикат обеспечивает защиту от осыпания и обрушения стенок котлованов. С его помощью предотвращается затопление территории строительного объекта, включая ту, которая представляет собой часть осушенного дна водоема.

Любые строительные работы, связанные с гидротехническими сооружениями (мостами, каналами, причалами, дамбами, шлюзами) не могут обойтись без металлического, пластикового или железобетонного изделия.

Шпунты служат для укрепления береговых линий, набережных и оползневых территорий. С их помощью эффективно ограждают городские мусорные полигоны, возводят водоочистные сооружения и пр.
