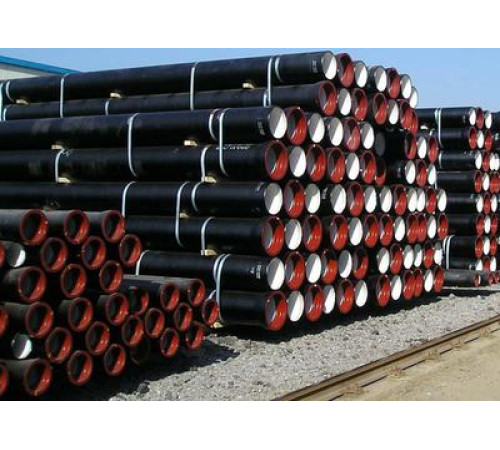

Чугунные напорные трубы ВЧШГ

Трубы чугунные напорные - это полые цилиндрические изделия из высокопрочного сплава. С одной стороны металлоизделия имеется раструб, а с другой – гладкое окончание. Также существуют модификации с фланцами на обоих концах.

Технология производства

Напорная труба из чугуна выпускается с разной толщиной стенок и различным диаметром условного прохода. Она может изготавливаться методом центробежного литья или по технологии литья полунепрерывным способом. Характеристики и требования к готовой продукции регламентируются различными ГОСТ, ОСТ и ТУ.

Способ центробежного литья состоит в том, что форму заполняют расплавом чугуна и формируют отливку путем вращения формы вокруг оси на специальных машинах. За счет воздействия центробежных сил металл приобретает повышенную плотность и высокие физико-механические свойства. Данная технология позволяет получать продукцию с минимальным содержанием пор, раковин и включений.

Полунепрерывный метод чаще всего применяют для получения цилиндрических конструкций большой длины. Они имеют мелкозернистую структуру, чистую внутреннюю и наружную поверхности.

Основные виды и ключевые преимущества

По структуре материала конструкции делят на три вида:

• ВЧШГ;
• ЧНР;
• SML.

Труба чугунная напорная ВЧШГ изготавливается из чугуна, содержащего шарообразный графит. Это наиболее востребованный и распространенный вид продукции. Она позволяет создавать надежные и долговечные магистрали, способные функционировать при значительном давлении перекачиваемой среды.

Прокат имеет высокие эксплуатационные характеристики, среди которых:

• прочность на разрыв;
• пластичность;
• стойкость к коррозии;
• негорючесть.

Чугунный трубопровод из таких элементов рассчитан на большую толщину земляного покрытия. Он выдерживает значительные диаметральные прогибы и дорожные нагрузки,

Варианты ЧНР отличаются увеличенным диаметром и чаще всего применяются для устройства инженерных сетей на промышленных объектах. Для повышения срока службы их покрывают битумно-лаковыми составами, которые увеличивают устойчивость к ржавлению.

SML – это категория безраструбных трубных конструкций из литейного чугуна. Они монтируются стык-в-стык с использованием специализированных хомутов. Внутренняя поверхность защищена слоем эпоксидного покрытия, который предотвращает развитие коррозии и обладает шумоподавляющими свойствами.

По толщине стенок литье принято делить на 3 основных категории. К классу ЛА относится труба напорная чугунная 100 см и менее с этим габаритом до 22.5 мм. Категория А включает изделия такого же диаметра со стенками 24,8 мм, категория Б –  27 мм.

Назначение

Это востребованный материал для обустройства трубопроводных конструкций различного назначения. Рабочее давление в магистрали варьируется в зависимости от модификации применяемых изделий.

Трубы из чугунных сплавов используют для создания систем отвода бытовых и промышленных стоков, ливневых канализаций. Их применяют в бытовых и магистральных водопроводных сетях (в том числе большого диаметра), используют в системах теплоснабжения, а также при монтаже газо- и нефтепроводов, при выполнении буровых работ.
