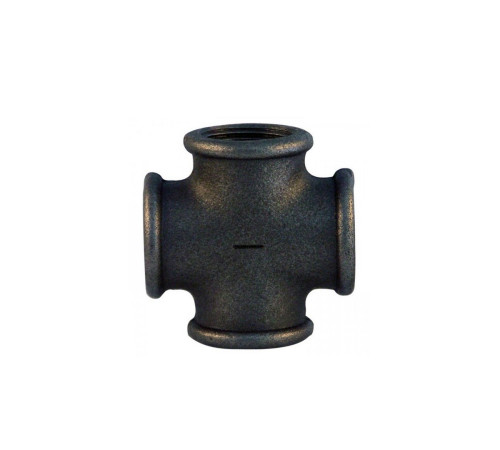

Чугунные крестовины

Чугунные крестовины – вид трубопроводного фитинга, предназначенного для разветвления трубных магистралей одного или различных диаметров. Отличительной чертой этих изделий являются высокие рабочие характеристики, простота установки, длительный эксплуатационный ресурс при доступной стоимости. В ряде случаев их использование является единственно верным решением, как в техническом, так и в финансовом плане.

Классификация

Крестовины из чугуна имеют разное исполнения, что позволяет успешно решать самые сложные монтажные задачи. Отличительные черты конструкции касаются расположения направляющих, их диаметра, способа стыковки с трубами. Также модели могут различаться своими размерами и массой.  Для защиты от коррозии применяют специальные лакокрасочные составы или цинкование.

Расположение направляющие:

• одноплоскостное;
• двухплоскостное;
• прямое;
• косое.

Прямые чугунные крестовины за внешнее сходство еще называют крестами. С их помощью делают разводку трубной арматуры в одной плоскости под углом 900. Если под рукой нет колена или тройника, ненужные рукава закрывают с помощью заглушек. Соответственно, в случае, когда нужно быть проложить новую ветку, такая вставка может быть быстро снята. Также заглушка понадобится, чтобы оперативно отключить аварийную линию системы.

Двухплоскостные кресты бывают лево и право направленными. Применение этого вида фитингов позволяет максимально рационально использовать пространство при прокладке магистрали внутри помещений.  Одноплоскостные и двухплоскостные изделия могут иметь прямое или косое (под определенным углом) расположение направляющих.

Способ соединения:

• фланцевое;
• раструбное;
• раструбно-фланцевое;
• сварочное;
• резьбовое.

Фланцевое соединение осуществляется специальным арматурным элементом, представляющим собой плоскую деталь круглой, овальной или квадратной формы со сквозными отверстиями для резьбового крепежа. К его достоинствам следует отнести прочность и надежность, повышенный уровень герметичности, возможности неоднократного монтажа/демонтажа.

Раструбное соединение привлекает к себе вниманию своей максимальной простотой. Для стыковки чугунных труб между собой или с элементами фитинга достаточно вставить конец трубной арматуры в раструб (монтажное расширение). Герметичность достигается за счет уплотнительного кольца. Вместо уплотнителя также используют герметик, цемент, асбоцементную смесь, битумную мастику. Трубопроводы с раструбным сочленением способны транспортировать рабочую среду только под низким давлением.

Раструбно-фланцевые модели объединяют в себе особенности первых двух вышеуказанных вариантов. Их применение позволяет стыковать трубопроводные магистрали и с помощью фланца, и в раструб.

Монтаж

Для прокладки трубопроводов высокого давления будет необходима сварка. Именно она способна обеспечить максимальную жесткость и герметичность всей конструкции.

Кресты из чугуна с внутренней резьбой – отличный вариант для монтажа трубопровода без использования специального оборудования. Обязательным условием осуществления такого сочленения является наличие наружной резьбы на конце арматуры. Процесс монтажа достаточно прост: участки трубы последовательно накручиваются на фитинг. Для предотвращения возможных протечек применяют смоченную льняную прядь.
