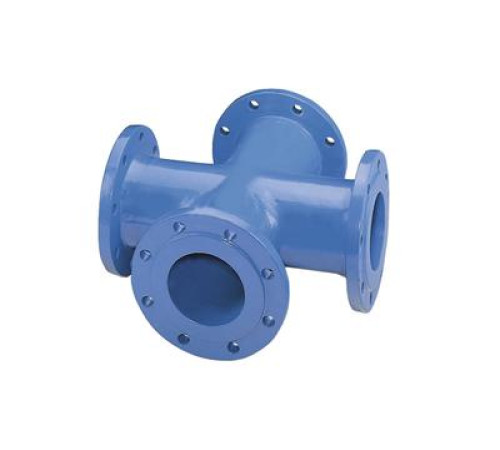

Чугунные фланцевые крестовины

Крестовина чугунная фланцевая обеспечивает ответвления главной магистрали, причем две вспомогательные линии отходят от основного направления потока под прямым углом. Его отличительная особенности от раструбных и других разновидностей – фланцевые окончания. Они гарантируют прочное и герметичное соединение.

Выпуск продукции

Изделия изготавливаются из ковкого чугуна серых марок. Основная технология – непрерывное или полунепрерывное литье в специальные песчаные формы либо в центробежные машины. Для придания готовым отливкам повышенной гладкости поверхности их отправляют на дополнительную обработку – наносят на внутренне и наружные стенки защитный слой из нефтяного битума, забеленного чугуна или порошкового эпоксидного состава. Это значительно уменьшает трение перемещаемых по магистрали сред о стенки, минимизирует риск оседания на них осадков из твердых взвешенных веществ и оставляет постоянным (без сужения) условный проход трубопровода в течение длительного периода времени.

Перед поступлением в продажу продукция проходит серию испытаний по контролю:

• химического состава;
• состояния (чистоты, уровня гладкости) поверхности;
• соответствия геометрическим параметрам проектным;
• целостности металлического массива.

Последнее проверяется не только инструментальными (например, рентгенологическим и ультразвуковым) методами, но и простукиванием: о наличии внутри чугунной толщи дефектов (раковин, трещин, свищей) говорит глухой звук, звонкий сигнализирует о нужном уровне качества изделий.

Партия, образцы из которой успешно прошли испытания (обычно отбирается по 2 случайных образца для контроля химсостава и по 5 – для остальных тестов), упаковывается и направляются потребителю. Во время транспортировки продукции, ее хранения, подготовки к установке в сеть запрещено подвергать ее излишним механическим нагрузкам, например, бросать с высоты и складировать навалом. Также следует оберегать фитинги от высокой вибрации и резкого перепада суточной температуры.

Ключевые особенности

Крестовина фланцевая из чугуна – это фитинговое изделие в виде Х-образной фигуры, между каждой ветвью которой и соседним патрубком угол составляет 90° (на рынке представлены и модификации с другими углами ответвлений, в том числе неодинаковыми). На всех его окончаниях расположены фланцы – детали в виде плоского диска увеличенного (по сравнению с условным проходом трубопровода) диаметра. На каждом из них имеются крепежные точки в виде 4, 8 или (реже 12 и 16) отверстий. При интеграции фитинга в магистраль через эти отверстия пропускается болтовая пара (болт плюс гайка) или шпильковая тройка (шпилька плюс 2 гайки).

Область применения

Крестовые фитинги используются при обустройстве магистралей для транспортировки любых жидких сред: чистой и сточной воды, жидкостей производственного назначения, теплоносителя в системах отопления, атмосферных осадков в ливневой и кровельной канализации. Изделия широко применяются в системах тушения пожаров, нефте- и нефтепродуктопроводах.

Крупные потребители продукции – химическая и перерабатывающая отрасли (в том числе нефтехимия), горное дело, нефтегазопромысел, металлургия, энергетика. Но чаще всего изделия применяются в жилищно-коммунальной сфере при обустройстве водоподающих и канализационных сетей жилых, административных и других объектов.
