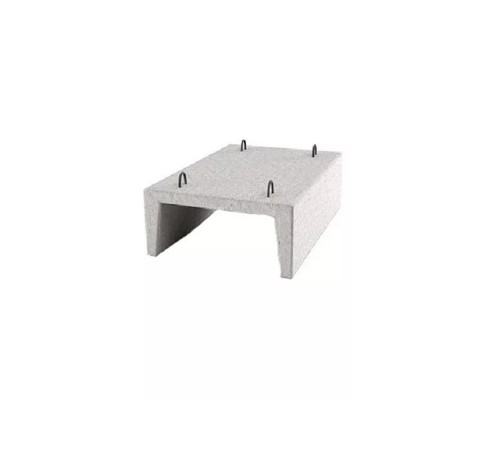

Арычные лотки ФБС

Арычный лоток ФБС – специализированное железобетонное изделие, изготовленное в соответствии с утвержденным стандартом СТ ТОО 40212232-03-2008. Строительные элементы имеют прямоугольное сечение в виде открытого желоба с параллельными, расходящимися наружу или параболическими боковыми стенками.

Способ изготовления

Серийное производство арычных ФБС лотков осуществляется из тяжелого бетона плотностью 2200-2500 кг/м3. Для повышения прочностных характеристик в конструкцию изделий предусмотрен арматурный каркас из металлических стержней класса А1 и А3, а для удобства монтажа – закладные петли. Технологический процесс состоит из нескольких этапов:

• заполнение формы заранее подготовленной товарной смесью;
• вибропрессование бетона;
• демонтаж опалубки, выемка изделий;
• тепловая обработка готовой продукции (пропаривание);
• проверка качества, складирование штабелями.

Контрольные испытания железобетонных арычных лотков ФБС проводят на предмет водонепроницаемости, конструктивной прочности, точности геометрических размеров, наличия трещин, раковин и других дефектов.

Типы, марки, размеры

Лотки ФБС, предназначенные для укрепления оросительных и дренажных каналов, по условиям эксплуатации подразделяются на стоечные (размещающиеся на опорах) и укладываемые непосредственно в грунт. При использовании желобов в неблагоприятных условиях допускается применение арматуры из антикоррозийных сплавов, повышение прочностных свойств товарной смеси, увеличение защитного слоя до 3 мм. При стандартных условиях толщина бетона до арматурного каркаса составляет не менее 15 мм.

По назначению сборные элементы разделяются на 3 группы:

1. Арычные лотки без отверстия серии ДЛ–(1-3);
2. Железобетонные изделия с отверстием ДЛ–(1-3)А;
3. Элементы для гидротехнических систем марки Б–(1-3).

Стандартная длина сборных блоков не превышает 3000 мм, ширина основания 400-460 мм, а высота боковых стенок 240-500 мм. По назначению лотки подразделяются на несколько категорий: используемые на гражданских объектах, в промышленности, инженерно-технических сооружениях и продукция прочего назначения.

Монтаж

Бетонные изделия укладываются в заранее подготовленную траншею, при этом стыки заделываются цементным раствором. Образованный из арычных ФБС лотков канал сверху может оставаться открытым или закрываться защитными решетками.

Укладка сборных блоков осуществляется с использованием механизированной техники и, как правило, не вызывает особых трудностей. Срок службы гидротехнической системы, смонтированной должным образом, составляет не менее 50 лет.
